Kuglelejer vs Deep Groove Kuglelejer: nøgleforskelle

A dybt rille kugleleje er en specifik og meget populær type kugleleje — ikke en særskilt kategori. "Kuglelejer" er det brede familienavn, mens deep groove-kuglelejer (DGBB) repræsenterer den mest udbredte undertype inden for den familie, og tegner sig for ca. 80 % af alt salg af kuglelejer globalt . Det er vigtigt at forstå forskellen, når du vælger det rigtige leje for belastningstype, hastighed og installationsbegrænsninger.

Kuglelejefamilien: hvad den omfatter

Kuglelejer bruger sfæriske rulleelementer til at reducere rotationsfriktion og understøtte belastninger mellem bevægelige dele. Inden for denne familie er der adskillige forskellige undertyper, som hver er udviklet til specifikke belastningsprofiler og driftsforhold:

• Dybe sporkuglelejer (DGBB): Generelle formål, håndterer radiale og moderate aksiale belastninger

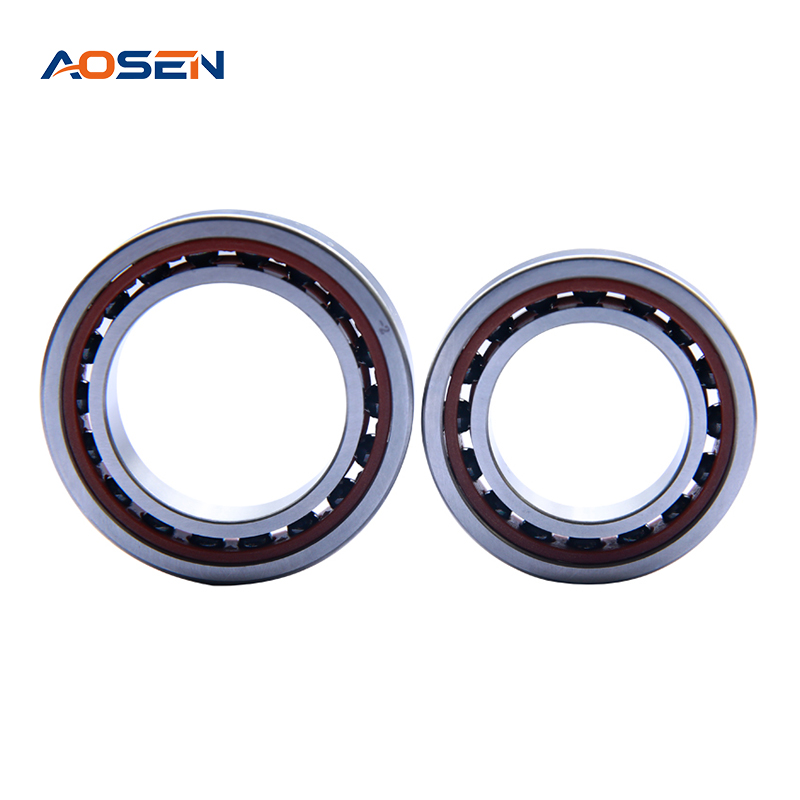

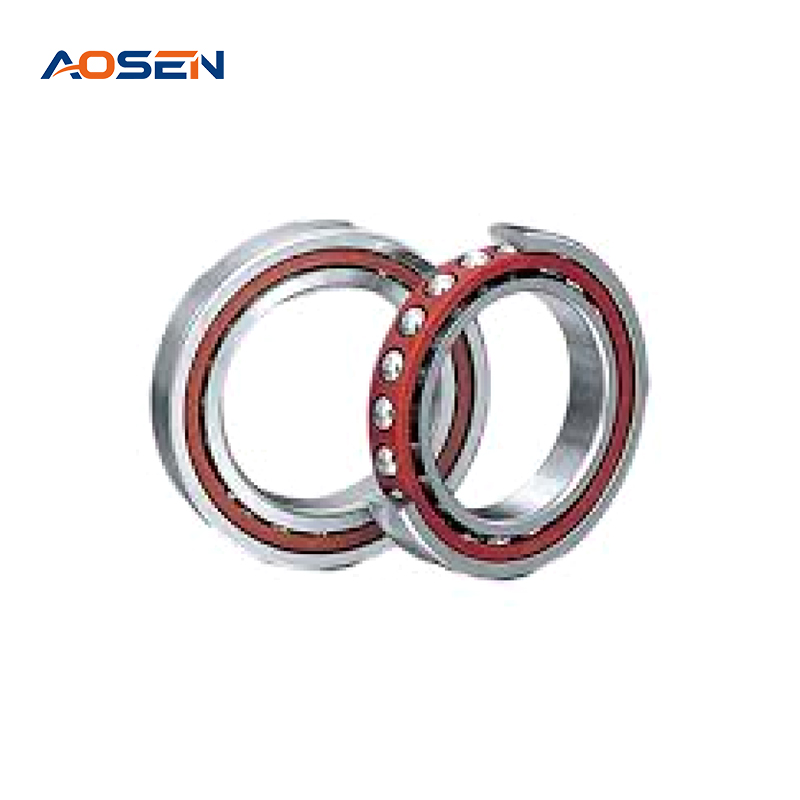

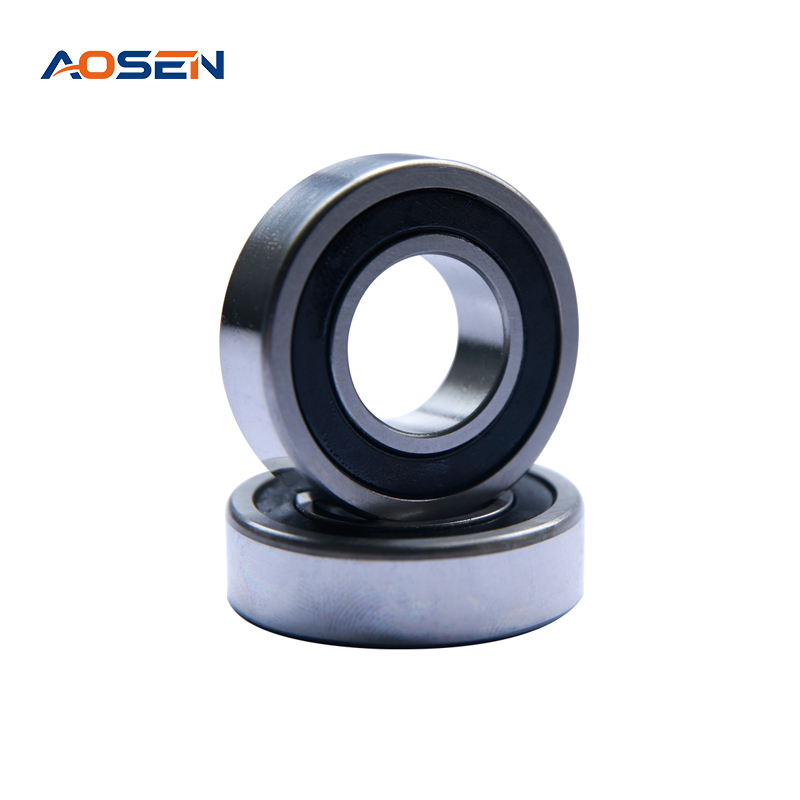

• Vinkelkontaktkuglelejer: Optimeret til kombinerede aksiale og radiale belastninger ved højere kontaktvinkler (15°–40°)
• Selvjusterende kuglelejer: Tolerer akselforskydning op til 2°–3°
• Trykkuglelejer: Håndter rent aksiale belastninger, ikke egnet til radiale kræfter
• Firepunkts kontaktkuglelejer: Understøt aksiale belastninger i begge retninger inden for en enkelt række

Når ingeniører eller indkøbsteams refererer til et "kugleleje" uden specifikation, mener de næsten altid et dybt rillekugleleje som standard - et vidnesbyrd om, hvor dominerende DGBB'er er i praktisk brug.

Hvad gør et dybt rillekugleleje distinkt

Det definerende træk ved et dybt rillekugleleje er dets løbebanegeometri. Rillerne i både de indre og ydre ringe er dybere - tættere i radius på kuglediameteren - sammenlignet med andre kuglelejetyper. Dette design giver flere strukturelle fordele:

• Den dybe rille gør det muligt for lejet at modstå begge dele radiale belastninger og aksiale (tryk)belastninger i begge retninger
• Mere kontaktareal pr. kugle øger belastningskapaciteten sammenlignet med design med lav rille
• Geometrien understøtter højhastighedsdrift - standard DGBB'er er klassificeret til hastigheder op til 20.000–50.000 RPM afhængig af størrelse og smøring
• Det symmetriske design tillader montering i begge retninger uden tab af ydeevne

En standard DGBB som den allestedsnærværende 6205-2RS (25 mm boring) har en dynamisk belastning på cirka 14,0 kN og en statisk belastning på 6,95 kN — hvilket gør den velegnet til elektriske motorer, pumper, ventilatorer og transportsystemer uden særlige monteringsovervejelser.

Head-to-Head: Deep Groove vs andre kuglelejetyper

Belastningskapacitet: Hvor dybe sporlejer Excel, og hvor de ikke gør

Dybe rillekuglelejer er uovertrufne til kombinerede belastningsscenarier ved høje hastigheder, men deres belastningskapacitetsprofil har klare grænser:

Radial belastningsstyrke

DGBB'er håndterer radiale belastninger effektivt, fordi den dybe løbebane fordeler belastningen over flere bolde samtidigt. Et 6206 leje (30 mm boring) har en dynamisk radial belastning på 19,5 kN — tilstrækkeligt til de fleste lette til mellemstore industrimotorer.

Aksial belastningskapacitet

I modsætning til trykkuglelejer kan DGBB'er håndtere aksiale belastninger i begge retninger samtidigt - op til ca. 50 % af deres radiale belastning under normale forhold. Denne alsidighed eliminerer behovet for separate tryklejer i mange designs. Men når aksiale belastninger overstiger denne tærskel eller er den primære belastning, er vinkelkontaktlejer eller tryklejer mere passende.

Fejlstillingsfølsomhed

Dette er en kendt begrænsning af DGBB'er. De tåler akselforskydning på kun 0,08°–0,16° før kantbelastning reducerer lejernes levetid væsentligt. Til applikationer med iboende akselafbøjning - såsom lange transportøraksler eller landbrugsdrev - er selvjusterende kuglelejer eller sfæriske rullelejer et bedre valg.

Hastighedsvurderinger: Hvorfor dybe rillelejer fører flokken

Blandt alle rullelejer opnår dybe sporkuglelejer de højest tilladte hastigheder. Dette skyldes deres lave friktionsgeometri og minimale interne varmeudvikling. Til reference:

• En 6000-serie DGBB (10 mm boring) kan fungere ved op til 47.000 RPM med fedtsmøring
• Tilsvarende cylindriske rullelejer af samme størrelse er typisk begrænset til 30.000–35.000 omdr./min.
• Koniske rullelejer af sammenlignelig størrelse kan være begrænset til 10.000–15.000 RPM

Denne hastighedsfordel gør DGBB'er til standardvalget for elektriske motorer, tandboremaskiner, centrifugalpumper, turboladere og højhastighedsmaskinespindler.

Tætnings- og skjoldmuligheder i dybe rillekuglelejer

En af de praktiske fordele ved DGBB'er i forhold til mange andre kuglelejetyper er den brede tilgængelighed af forseglede og afskærmede varianter, hvilket muliggør vedligeholdelsesfri drift i forurenede miljøer:

• Åben (ingen suffiks): Ingen tætning — kræver ekstern smøring; bruges hvor eftersmøring er rutine
• Z eller ZZ (metalskærm): Beskytter mod faste forurenende stoffer; tætner ikke helt mod fugt; lavere friktion end tætninger
• RS eller 2RS (gummitætning): Fuld kontakt tætning på den ene eller begge sider; beskytter mod både støv og fugt; færdigpakket med fedt til levetid for lejesmøring
• RZ eller LLB (lavfriktionstætning): Berøringsfri eller lav-kontakt gummitætning — kombinerer forureningsbeskyttelse med reduceret modstand ved højere hastigheder

Vinkelkontaktkuglelejer og trykkuglelejer tilbyder langt færre tætningsmuligheder, hvilket kræver et mere omhyggeligt husdesign for at håndtere forurening - en anden praktisk grund til, at DGBB'er dominerer generel industriel brug.

Hvornår skal man vælge et andet kugleleje over en dyb rilletype

På trods af deres alsidighed er rillekuglelejer ikke altid det optimale valg. Følgende scenarier kræver alternative kuglelejetyper:

Høj aksial belastning i én retning

Værktøjsmaskiners spindler, kugleskruer og spiralformede geardrev genererer stærke aksiale kræfter i en defineret retning. Vinkelkontaktkuglelejer ved 40° kontaktvinkel bære aksiale belastninger op til 70 % af deres dynamiske rating - langt over, hvad en DGBB kan klare uden for tidlig fejl.

Betydelig akselforskydning

Til applikationer, hvor akselafbøjningen overstiger 0,5° - almindeligt i lange skakte, træbearbejdningsmaskiner eller mineudstyr - selvjusterende kuglelejer tåler op til 3° af forskydning uden kantbelastning, hvilket dramatisk forlænger levetiden.

Rene aksiale belastningsapplikationer

Lodrette pumpeaksler, løftemekanismer og drejeborde påfører belastninger næsten udelukkende langs akselaksen. Trykkuglelejer er specielt designet til dette, med belastningskapacitet op til 3–5× højere end en DGBB af samme borestørrelse under ren aksial belastning.

Dimensionel standardisering og udskiftelighed

Dybe rille kuglelejer følger ISO 15 og ABMA standarder, hvilket gør dem globalt udskiftelige på tværs af producenter. A 6204-2RS lejer fra SKF, NSK, FAG eller en generisk leverandør deler identiske dimensioner : 20 mm boring, 47 mm OD, 14 mm bredde. Denne standardisering er en væsentlig praktisk fordel - reservedele er tilgængelige over hele verden og på tværs af prisniveauer.

Nogle specialkuglelejetyper - især visse vinkelkontaktkonfigurationer og firepunktskontaktlejer - har mindre universel standardisering, hvilket kræver producentspecifikke udskiftninger og potentielt længere leveringstider.

Praktisk valgvejledning: Kuglelejetype efter anvendelse

Omkostninger og tilgængelighed: en praktisk overvejelse

Dybe rille kuglelejer er laveste rullelejer pr. bæreevneenhed , der nyder godt af massive globale produktionsmængder. Et standard 6205-2RS leje fra et anerkendt mærke koster ca $2-$8 USD i enkelte mængder, faldende til under $1 i bulk. Vinkelkontaktlejer i tilsvarende størrelse koster typisk 3-5× mere , og specialtyper som firepunkts kontaktlejer kan være 10× eller højere.

For produktion af store mængder eller udstyr, der kræver hyppig udskiftning af lejer, er denne omkostningsforskel en betydningsfuld faktor i de samlede ejeromkostninger - og ofte er den afgørende årsag til, at ingeniører ikke bruger DGBB'er, når belastningsforholdene tillader det.
