Hvordan man nøjagtigt identificerer rustfrit stål dybe rille kuglelejer modeller ved hjælp af en Vernier Caliper?

I den rutinemæssige vedligeholdelse og mekaniske reparation af industrielt udstyr er nøjagtig identifikation og udskiftning af lejer et kritisk trin for at sikre stabil drift. På grund af langvarig slid eller forurening med olie og fedt, laser-ætsede markeringer på overfladerne af mange dybe rille kuglelejer i rustfrit stål kan blive ulæselig. Følgelig bestemmelse af den præcise lejemodel gennem fysisk måling er blevet en væsentlig færdighed for ingeniører.

Denne artikel vil give en detaljeret guide til, hvordan man hurtigt og præcist identificerer modellen af et rustfrit stål rillekugleleje – ved at måle dens indre diameter, ydre diameter og bredde .

Måleværktøjer og grundlæggende parametre

For nøjagtigt at identificere en lejemodel skal vi først forberede en højpræcision vernier caliper . Under måleprocessen skal vi indhente følgende tre nøgledatapunkter:

1. Indvendig diameter (d): Bestemmer størrelsen på den aksel, som lejet passer sammen med, og er også den mest kritiske parameter for at udlede suffikset af lejets modelnummer.

2. Ydre diameter (D): Bestemmer størrelsen på lejets monteringsboring.

3. Bredde/tykkelse (B): Lejets aksiale dimension.

I navnekonventionerne for kuglelejer i rustfrit stål (f.eks. S6004-ZZ) betegner præfikset "S" det rustfrie stålmateriale, mens suffikset "ZZ" angiver dobbeltsidede metalskjolde. De mellemliggende tal (såsom 6004) holder dog nøglen til lejets dimensioner.

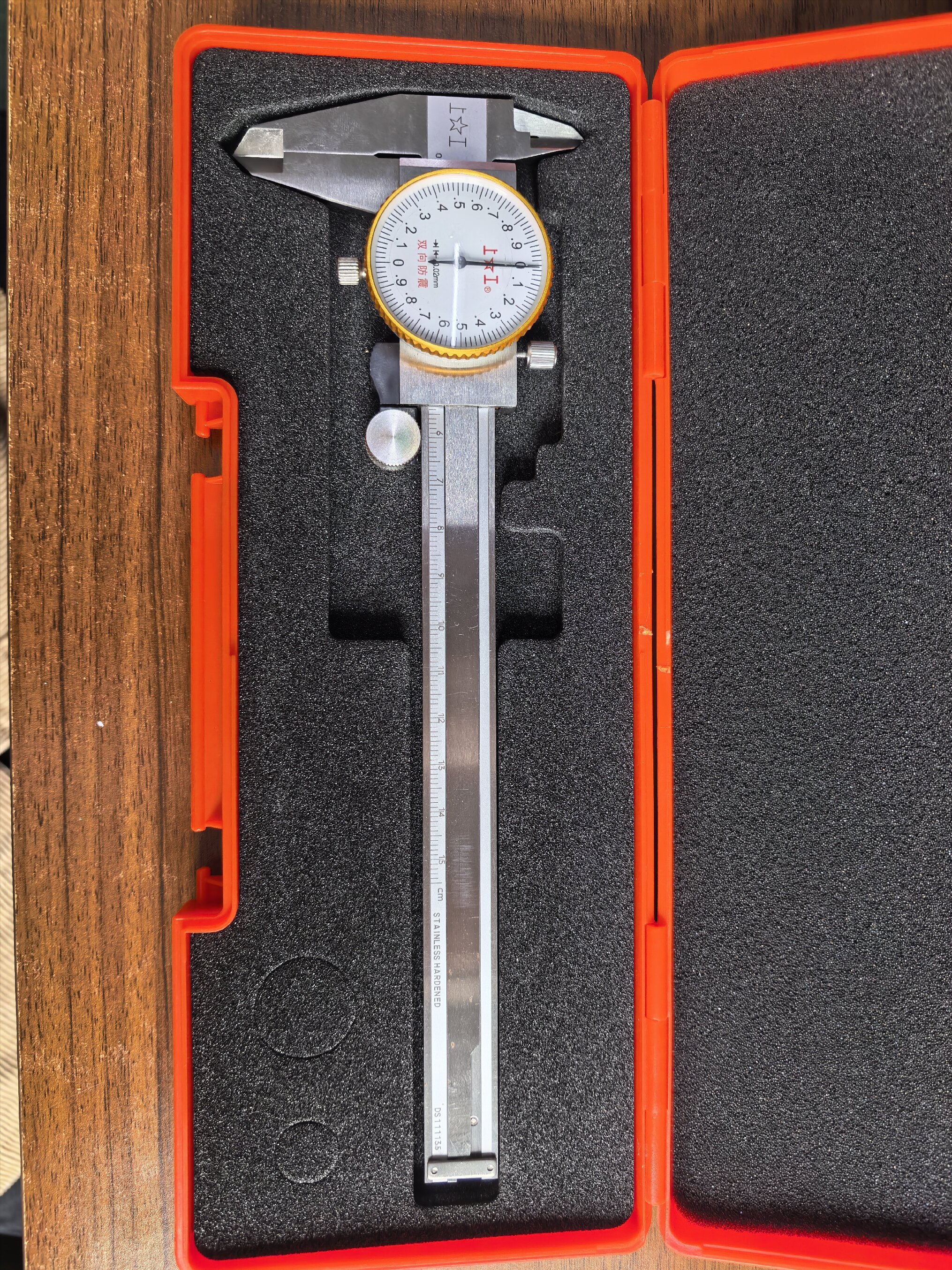

Vernier Caliper

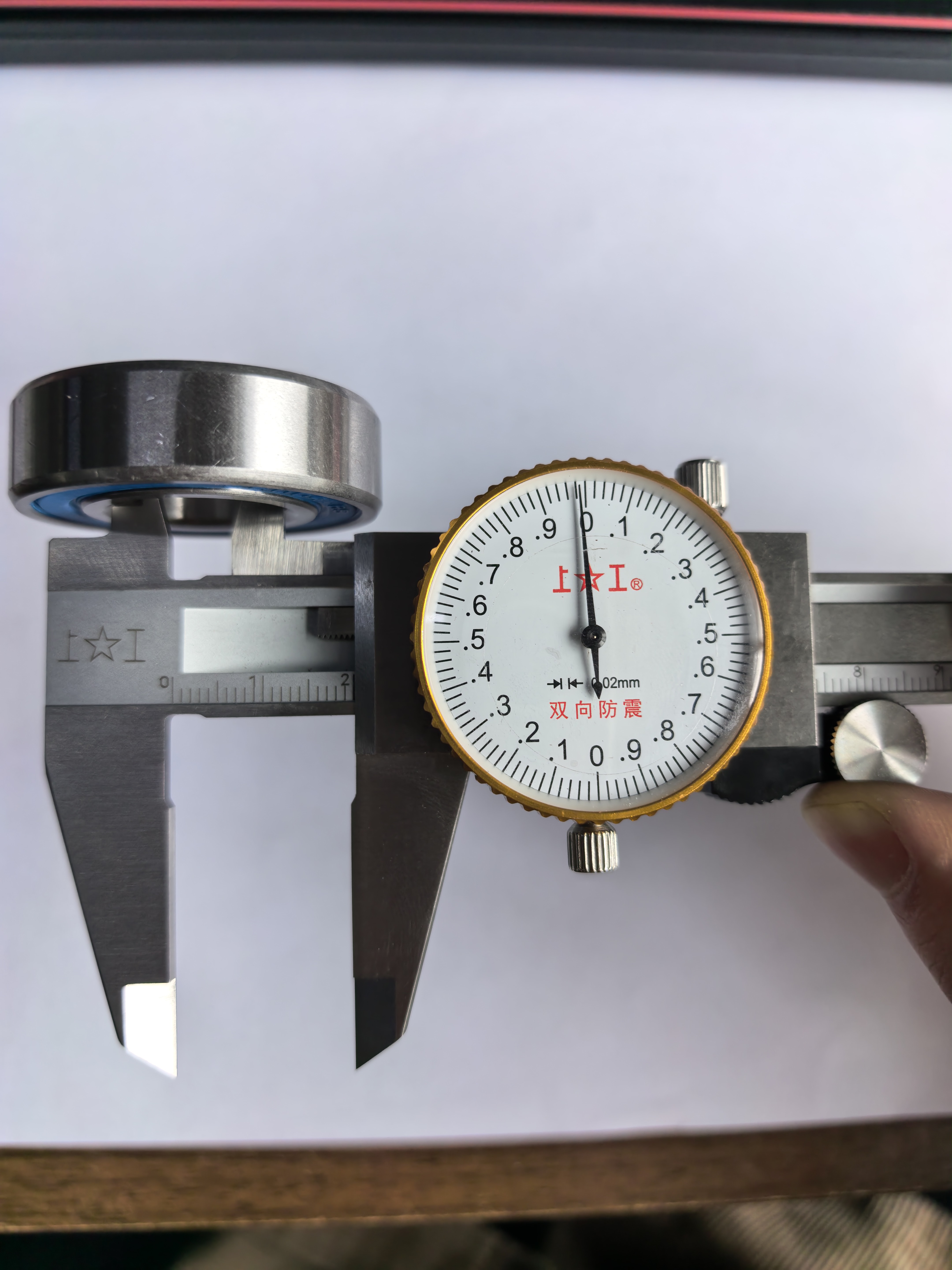

Måling af indre diameter

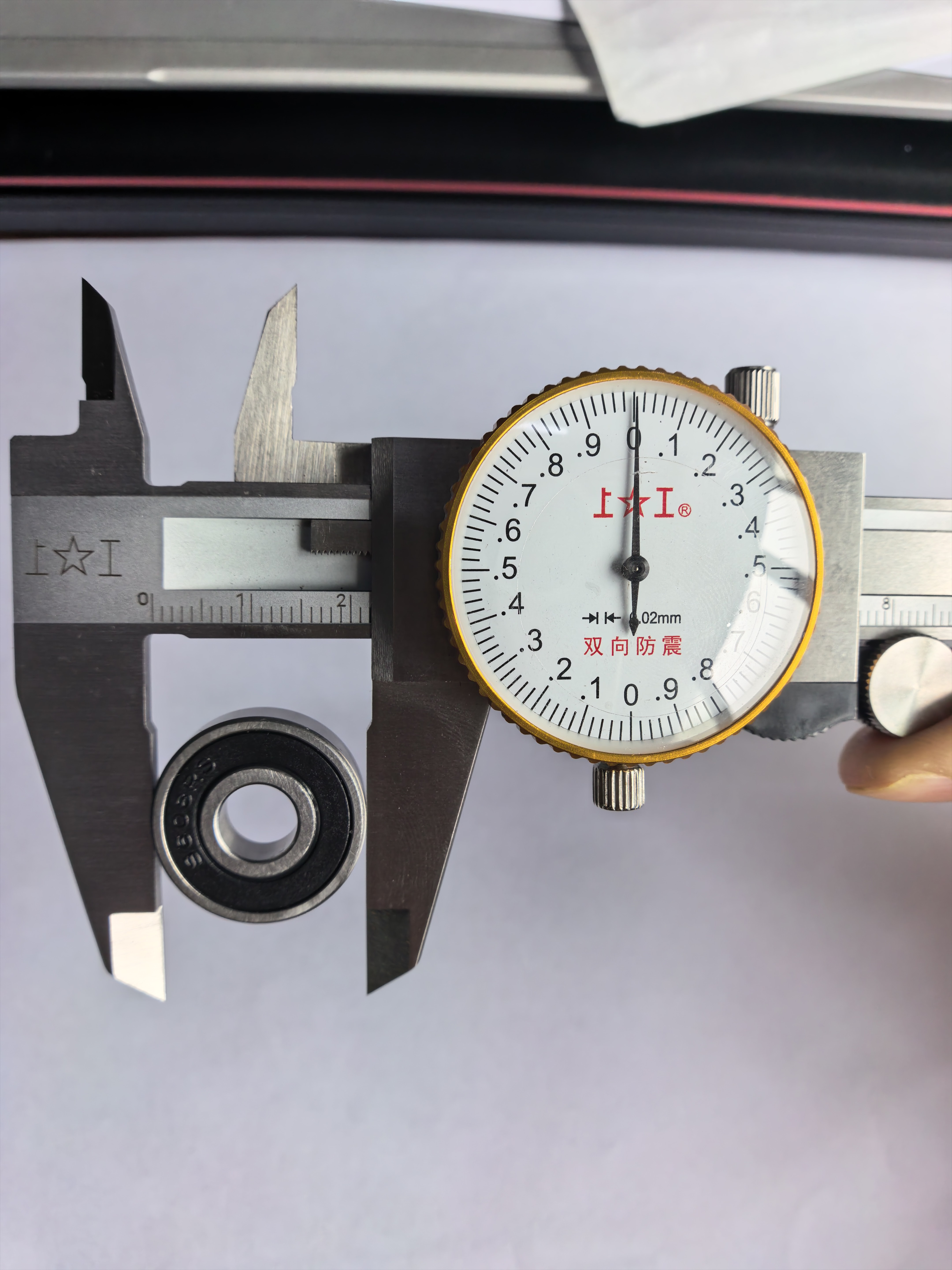

Måling af ydre diameter

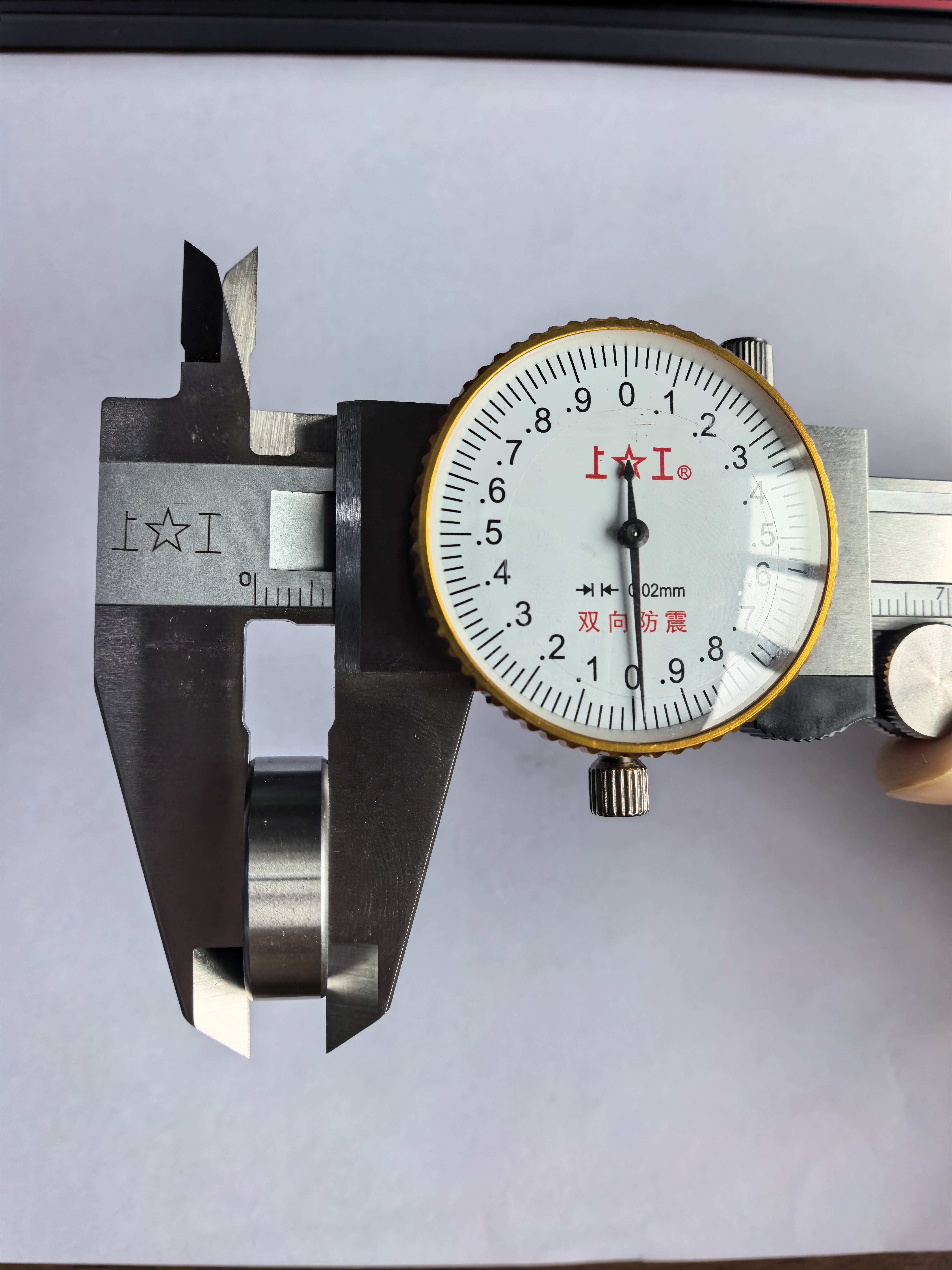

Måling af bredde/tykkelse

Metoder til identifikation af 4-cifrede modellejer

For dybe sporkuglelejer, der er angivet med en firecifret kode (f.eks. S60xx-, S62xx- og S63xx-serien), er der en streng overensstemmelse mellem den indvendige diameter og de sidste cifre i modelnummeret. Vi kategoriserer dette forhold i to scenarier: "Standardformlen" og "Særlige suffikser."

Standardkasse: Gælder for modeller med suffiks ≥ 04 (indre diameter ≥ 20 mm)

Når den indvendige diameter af lejet, målt med en vernier caliper, er større end eller lig med 20 mm , kan du bruge den klassiske "divider med 5"-formel:

Kerneformel: Målt indre diameter af lejet ÷ 5 = de sidste to cifre i modelnummeret

Case Analyse: S6004-ZZ — Hvis du måler den indre diameter af et rustfrit stålleje ved hjælp af en skydelære og finder ud af, at det er det 20 mm , kan du anvende følgende formel: 20 ÷ 5 = 4 (giver suffikset "04"). Foreløbig vurdering: Suffikset for denne lejemodel er 04. Efterfølgende, ved at tage yderligere mål af lejets ydre diameter (42 mm) og bredde (12 mm) og krydsreference dem med et standard lejestørrelsesdiagram, kan du endegyldigt identificere det komplette modelnummer på lejet som S6004-ZZ .

Specialetui: Gælder for modeller med halenummer 00, 01, 02 og 03

Bemærk venligst, at reglen om at dividere den indre diameter med 5 ikke gælder for lejer med suffikskoder fra 00 til 03. Disse fire specifikke lejetyper udgør undtagelser inden for internationale standarder; deres indre diameter dimensioner er faste værdier, som ingeniører skal huske. De specifikke tilsvarende værdier er som følger:

Suffiks 00: Indvendig diameter fastgjort kl 10 mm (f.eks. S6000)

Suffiks 01: Indvendig diameter fastgjort kl 12 mm (f.eks. S6001)

Suffiks 02: Indvendig diameter fastgjort kl 15 mm (f.eks. S6002)

Suffiks 03: Indvendig diameter fastgjort kl 17 mm (f.eks. S6003)

Hvis den indvendige diameter målt med en nokkemåler svarer til en af de fire værdier, der er anført ovenfor, skal du matche den direkte med det tilsvarende suffiks; brug ikke metoden til at dividere med 5.

Metoder til identifikation af 3-cifrede modellejer (miniature/små lejer)

For miniature- eller små rillekuglelejer af rustfrit stål består deres modelnumre typisk af tre cifre (f.eks. S608, S626 osv.). At identificere denne type leje er den mest ligetil; * * Ligeledes kan "divider med 5"-formlen ikke anvendes. **

Kerneregel: Målt indvendig diameter af lejet = det sidste ciffer i modelnummeret

Case Analyse: ** S608-ZZ ** — Hvis du bruger en skydelære til at måle den indre diameter af et lille leje og finde ud af, at det er ** 8 mm **, så – baseret på konventionerne for 3-cifrede lejebetegnelser – svarer den indre diameter direkte til suffikset på modelnummeret. Foreløbig vurdering: Endelsen af dette leje er ** 8 **. Ved at kombinere dette med den målte ydre diameter (22 mm) og bredde (7 mm), kan modellen bekræftes som det almindelige miniatureleje ** S608-ZZ **.

Sammenfatning og udvalgsanbefalinger

Sammenfattende kan trinene til identifikation af modellen af et rustfrit stål rillekugleleje ved hjælp af en vernier caliper opsummeres som følger:

Mål den indre diameter, bestem suffikset:

Hvis den målte indvendige diameter er et enkeltcifret tal (f.eks. 8 mm), svarer det til de sidste cifre i et 3-cifret modelnummer (f.eks. 608).

Hvis den målte indvendige diameter er 10, 12, 15 eller 17 mm, svarer det til de specielle 4-cifrede suffikser henholdsvis 00, 01, 02 og 03.

Hvis den målte indvendige diameter er ≥ 20 mm, skal du bruge formlen ** Indvendig diameter ÷ 5 = Suffiks ** (f.eks. 20 ÷ 5 = 04).

Mål den ydre diameter og bredde for at bestemme serien:

Lejer med samme indvendige diameter kan tilhøre forskellige serier - med varierende ydre diametre og bredder - på grund af forskelle i bæreevne (f.eks. S6004, S6204, S6304 osv.). Derfor skal den specifikke model identificeres endeligt ved at krydshenvise både den ydre diameter og bredden.

Ved at mestre de førnævnte måle- og beregningsteknikker kan du nemt identificere den sande identitet af et leje - selv et "almindeligt" leje, der mangler emballage eller markeringer - og derved undgå de akavede situationer under vedligeholdelse af udstyr, der opstår ved at købe den forkerte model eller være ude af stand til at samle delene korrekt.
